شارژر سریع خودرو الکتریکی 120-240 کیلووات

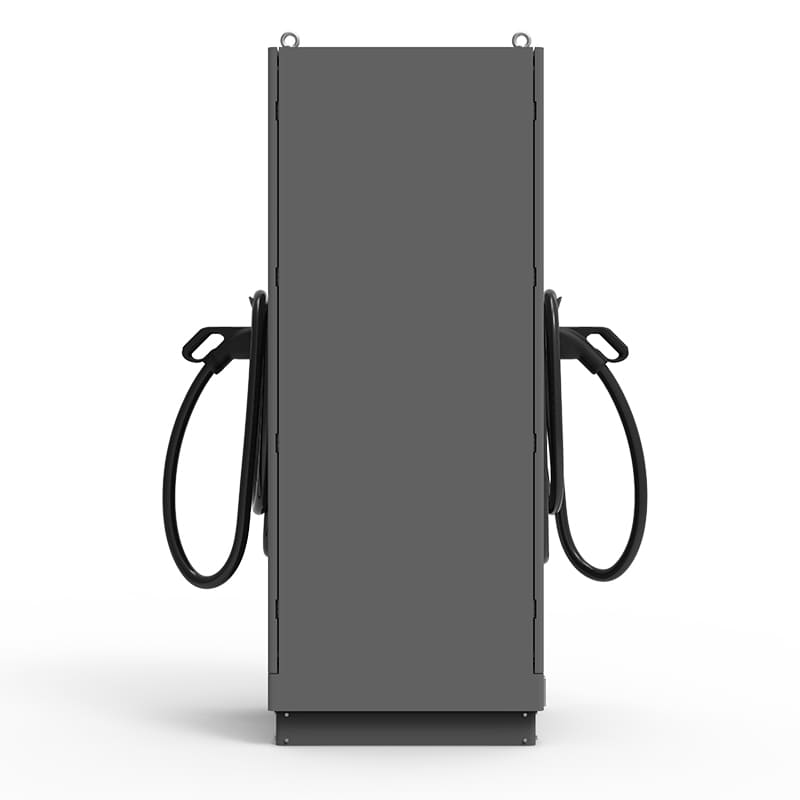

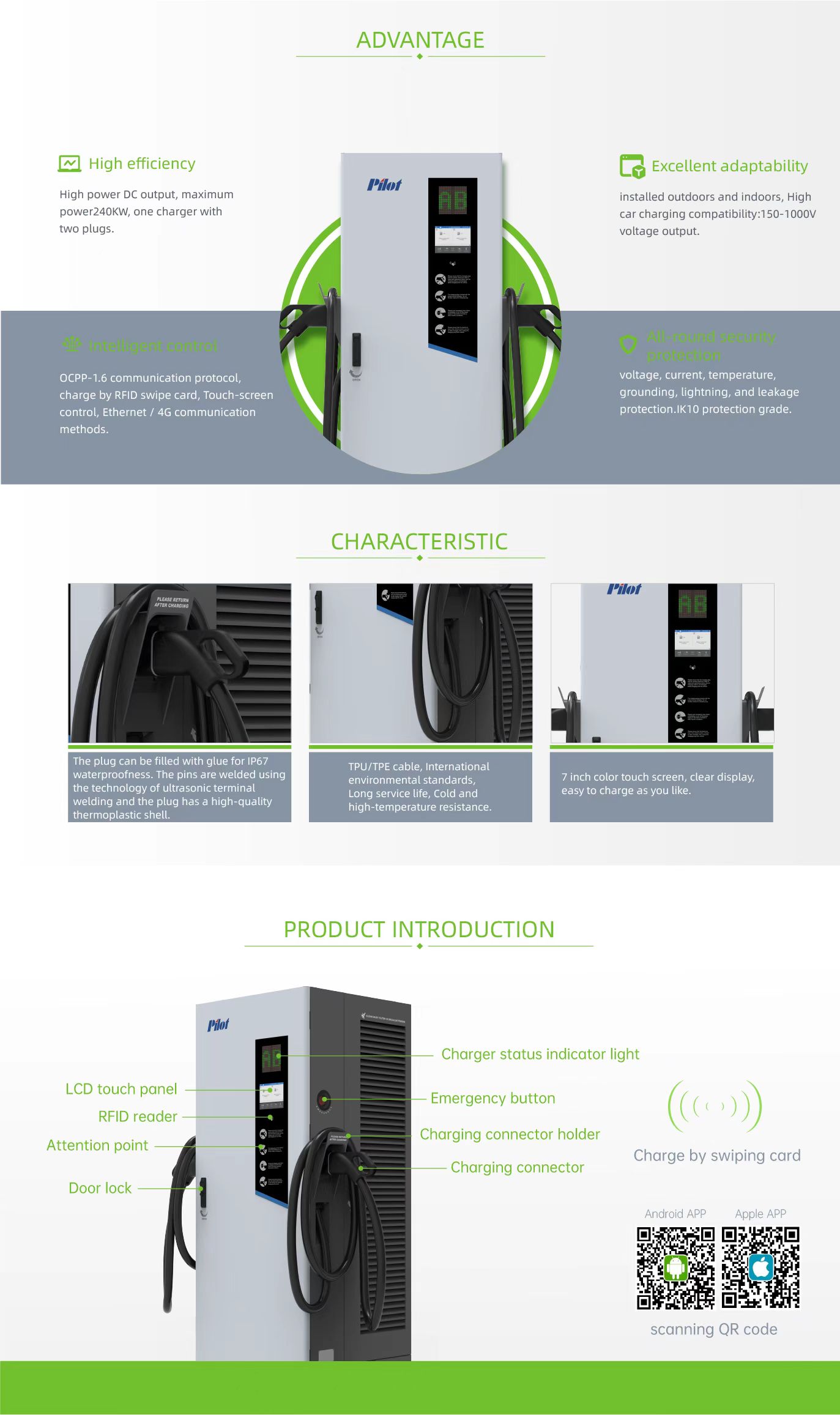

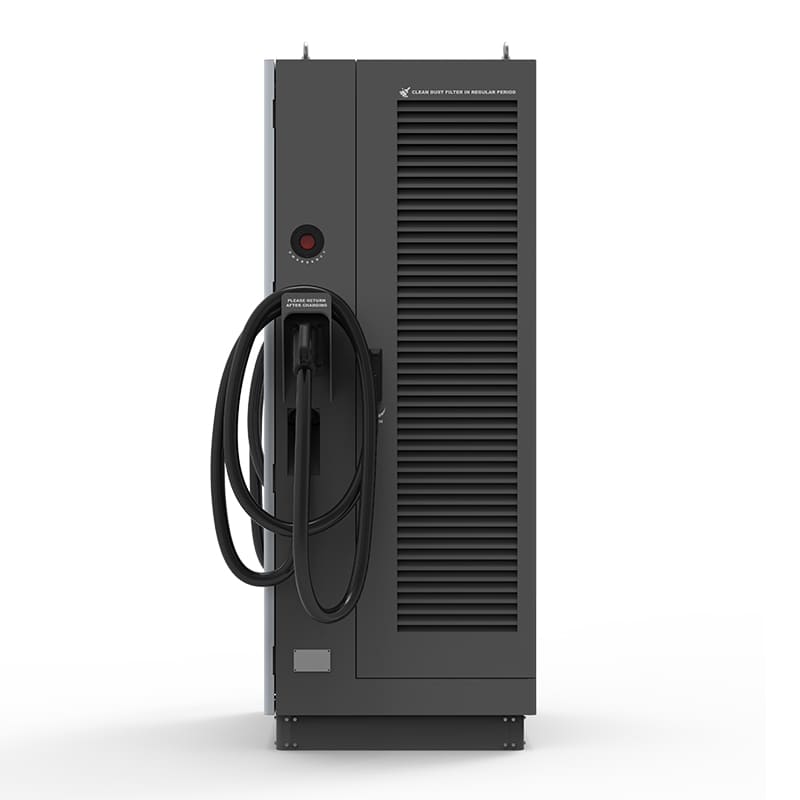

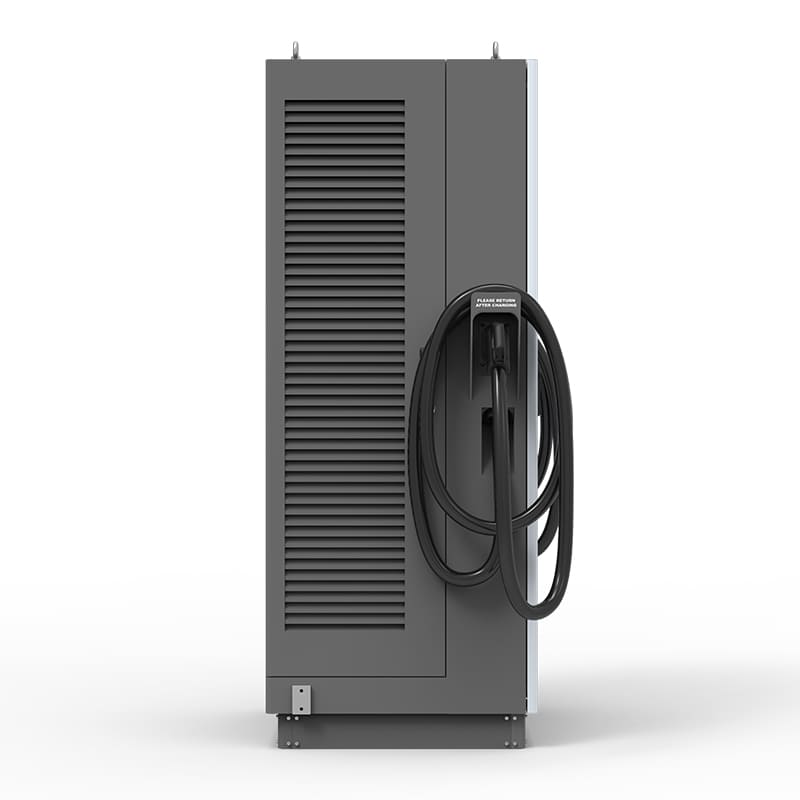

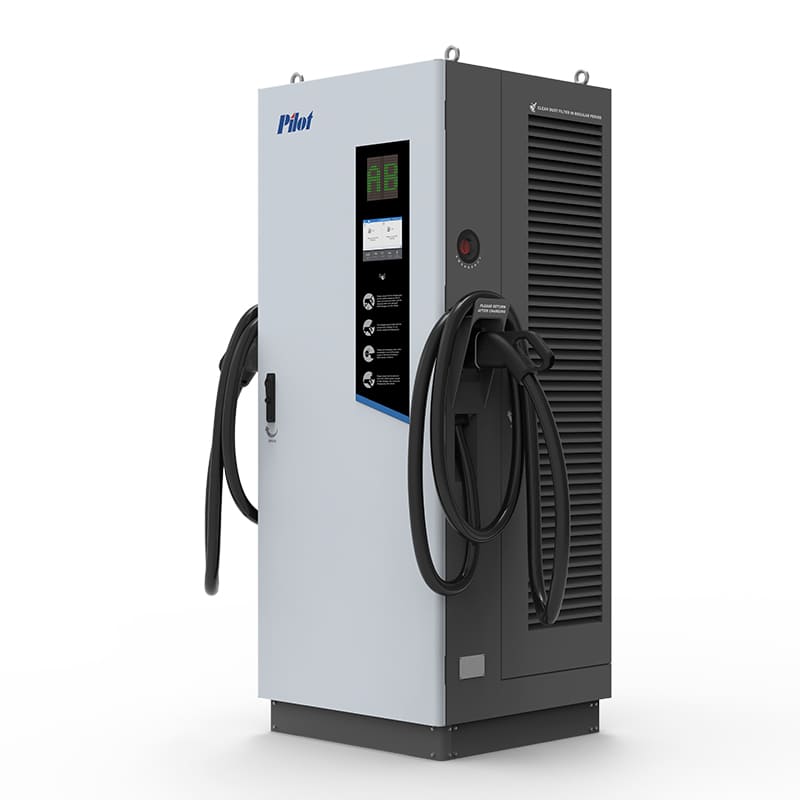

# شارژر فوق‌سریع DC پایلوت ۱۲۰ کیلووات شارژر سریع **DC پایلوت مدل PEVC3108 با توان ۱۲۰ کیلووات**، راهکاری قدرتمند، هوشمند و ایمن برای شارژ خودروهای برقی در ایستگاه‌های عمومی، جایگاه‌های بین‌راهی، مراکز تجاری، نمایندگی‌های خودرو، پارکینگ‌های شهری و ناوگان‌های سازمانی است. این دستگاه با تبدیل برق سه‌فاز AC به جریان مستقیم DC، انرژی را مستقیماً به باتری خودرو منتقل می‌کند و در خودروهای سازگار، زمان شارژ را به‌طور قابل‌توجهی نسبت به شارژرهای AC کاهش می‌دهد. ## توان شارژ ۱۲۰ کیلووات توان خروجی ۱۲۰ کیلووات، این محصول را برای مکان‌هایی با تعداد مراجعه بالا و توقف کوتاه خودروها مناسب می‌کند. شارژر متناسب با ظرفیت باتری، درصد شارژ، دمای باتری و حداکثر توان قابل‌دریافت خودرو، توان خروجی را به‌صورت هوشمند تنظیم می‌کند. مدت‌زمان واقعی شارژ به نوع خودرو و منحنی شارژ باتری بستگی دارد و توان ۱۲۰ کیلووات تنها در خودروهایی قابل‌دستیابی است که از این سطح توان پشتیبانی کنند. ## دامنه وسیع ولتاژ خروجی دامنه ولتاژ خروجی **۱۵۰ تا ۱۰۰۰ ولت DC** امکان شارژ خودروهای برقی با معماری‌های مختلف باتری، از خودروهای سواری تا ون‌ها و خودروهای تجاری برقی را فراهم می‌کند. حداکثر جریان خروجی دستگاه **۲۰۰ آمپر** است و مقدار واقعی جریان و توان به ولتاژ باتری و درخواست سیستم مدیریت باتری خودرو بستگی دارد. ## پشتیبانی از یک یا دو کانکتور شارژر براساس پیکربندی سفارش می‌تواند با یک یا دو خروجی شارژ ارائه شود. گزینه‌های قابل ارائه عبارت‌اند از: * یک کانکتور CCS2 * دو کانکتور CCS2 * ترکیب CCS2 و CHAdeMO * کانکتور CCS1 برای بازارهای مربوطه در نسخه دوخروجی، امکان مدیریت و توزیع هوشمند توان میان خودروها متناسب با تنظیمات دستگاه و شرایط شارژ فراهم می‌شود. ## صفحه‌نمایش لمسی ۷ اینچی نمایشگر رنگی و لمسی ۷ اینچی، اطلاعات مورد نیاز کاربر را به‌صورت واضح نمایش می‌دهد: * وضعیت اتصال خودرو * توان لحظه‌ای شارژ * ولتاژ و جریان خروجی * انرژی تحویل‌شده * مدت‌زمان شارژ * وضعیت هر کانکتور * پیام‌های هشدار و خطا * وضعیت پایان یا توقف شارژ رابط کاربری ساده دستگاه، استفاده از آن را برای کاربران عمومی و اپراتورهای ایستگاه آسان می‌کند. ## شروع شارژ با RFID یا اپلیکیشن فرآیند شارژ می‌تواند از طریق کارت RFID یا اپلیکیشن انجام شود. این قابلیت امکان تعریف کاربران، کنترل دسترسی و ثبت سوابق جلسات شارژ را فراهم می‌کند. در ایستگاه‌های عمومی و تجاری می‌توان برای هر کاربر حساب اختصاصی تعریف کرده و میزان انرژی مصرفی، زمان شارژ و هزینه خدمات را ثبت کرد. ## اتصال به سامانه مدیریت مرکزی شارژر ۱۲۰ کیلووات پایلوت از پروتکل **OCPP 1.6 JSON** پشتیبانی می‌کند و قابلیت اتصال به پلتفرم‌های مدیریت و بهره‌برداری ایستگاه‌های شارژ را دارد. قابلیت‌های قابل پیاده‌سازی عبارت‌اند از: * مشاهده آنلاین وضعیت شارژر * شروع و توقف شارژ از راه دور * تعریف و مدیریت کاربران * ثبت جلسات و سوابق شارژ * تعیین تعرفه و محاسبه هزینه * اتصال به سامانه پرداخت * دریافت خطاها و هشدارها * تهیه گزارش‌های مدیریتی * مدیریت هم‌زمان چند شارژر * به‌روزرسانی و پشتیبانی از راه دور * مدیریت هوشمند و متعادل‌سازی بار ## ارتباطات هوشمند ارتباط Ethernet و شبکه تلفن همراه 4G برای اتصال شارژر به سرور مدیریت مرکزی قابل استفاده است. امکانات ارتباطی دقیق باید با نسخه سفارش داده‌شده تطبیق داده شوند. اتصال آنلاین دستگاه امکان مانیتورینگ، عیب‌یابی، گزارش‌گیری و پشتیبانی از راه دور را فراهم کرده و موجب کاهش زمان توقف شارژر می‌شود. ## راندمان بالا راندمان تبدیل انرژی دستگاه حداقل **۹۵ درصد** و ضریب توان آن حداقل **۰٫۹۸** است. راندمان مناسب موجب کاهش تلفات، کنترل هزینه انرژی و افزایش بهره‌وری ایستگاه شارژ می‌شود. ## کنتور داخلی انرژی شارژر به کنتور انرژی داخلی با کلاس دقت ۱ مجهز است و میزان انرژی تحویل‌شده در هر جلسه شارژ را ثبت می‌کند. این قابلیت برای گزارش‌گیری، محاسبه هزینه، تفکیک مصرف کاربران و بهره‌برداری تجاری از ایستگاه شارژ اهمیت دارد. ## حفاظت‌های کامل الکتریکی شارژر پایلوت به مجموعه‌ای از حفاظت‌های الکتریکی و حرارتی مجهز است: * حفاظت در برابر اضافه‌ولتاژ و افت ولتاژ * حفاظت اضافه‌جریان * حفاظت اتصال کوتاه * حفاظت نشتی جریان * حفاظت اضافه‌ولتاژهای لحظه‌ای * حفاظت افزایش دما * حفاظت خطای اتصال زمین * قطع خودکار شارژ در شرایط غیرایمن * پایش ارتباط میان خودرو و شارژر * کلید توقف اضطراری حفاظت‌های داخلی دستگاه جایگزین اجرای تابلو برق، کابل‌کشی و سیستم اتصال زمین استاندارد در محل نصب نیست. ## مناسب برای نصب در فضای باز بدنه دستگاه دارای درجه حفاظت **IP54** و مقاومت مکانیکی **IK10** است و برای نصب در محیط‌های داخلی و خارجی طراحی شده است. کابینت فلزی با پوشش ضدخوردگی، مقاومت مناسبی در برابر شرایط محیطی ایجاد می‌کند. برای نصب فضای باز، اجرای فونداسیون، سایه‌بان مناسب، مسیر دفع آب و محافظ مکانیکی در برابر برخورد خودرو توصیه می‌شود. ## کاربردهای پیشنهادی شارژر سریع ۱۲۰ کیلووات پایلوت برای محل‌های زیر مناسب است: * ایستگاه‌های شارژ عمومی * جایگاه‌های بین‌راهی و مجتمع‌های خدماتی * پمپ‌بنزین‌ها و جایگاه‌های سوخت * مراکز خرید و پارکینگ‌های تجاری * نمایندگی‌ها و نمایشگاه‌های خودرو * ناوگان‌های تاکسی و حمل‌ونقل شهری * شرکت‌ها و ناوگان‌های سازمانی * پارکینگ‌های عمومی * هتل‌ها و مراکز اقامتی * پایانه‌های خودروهای برقی * خودروهای تجاری سبک و ون‌های برقی * پروژه‌های ترکیبی خورشیدی و ذخیره‌ساز انرژی ## مزایای اصلی محصول * شارژ سریع DC با توان ۱۲۰ کیلووات * دامنه ولتاژ خروجی ۱۵۰ تا ۱۰۰۰ ولت * قابلیت ارائه با یک یا دو کانکتور * پشتیبانی از CCS2 و سایر استانداردها براساس سفارش * صفحه‌نمایش لمسی ۷ اینچی * شروع شارژ با RFID یا اپلیکیشن * پشتیبانی از OCPP 1.6J * امکان اتصال به سامانه پرداخت * مدیریت و مانیتورینگ از راه دور * راندمان حداقل ۹۵ درصد * حفاظت کامل الکتریکی و حرارتی * درجه حفاظت IP54 * مقاومت مکانیکی IK10 * مناسب برای بهره‌برداری عمومی و تجاری * امکان مدیریت هوشمند توان و بار ## مشخصات فنی * برند: PILOT * مدل: PEVC3108 * نوع دستگاه: شارژر سریع DC سطح ۳ * توان نامی: ۱۲۰ کیلووات * برق ورودی: سه‌فاز * آرایش ورودی: 3P+N+PE * ولتاژ ورودی: ۴۰۰ ولت AC با تلرانس مثبت و منفی ۱۰ درصد * فرکانس: ۵۰ یا ۶۰ هرتز * راندمان: حداقل ۹۵ درصد * ضریب توان: حداقل ۰٫۹۸ * اعوجاج هارمونیکی جریان: حداکثر ۵ درصد * دامنه ولتاژ خروجی: ۱۵۰ تا ۱۰۰۰ ولت DC * حداکثر جریان خروجی: ۲۰۰ آمپر * کانکتورها: CCS2، CCS1 یا CHAdeMO براساس سفارش * تعداد خروجی: یک یا دو خروجی براساس پیکربندی * نمایشگر: صفحه لمسی رنگی ۷ اینچی * روش شروع شارژ: کارت RFID یا اپلیکیشن * پروتکل ارتباطی: OCPP 1.6J * ارتباطات: Ethernet و 4G * طول کابل استاندارد: حدود ۵ متر * دقت کنتور انرژی: Class 1.0 * درجه حفاظت: IP54 * مقاومت مکانیکی: IK10 * سطح صدای کاری: حداکثر ۶۰ دسی‌بل * محدوده دمای کاری: منفی ۳۰ تا مثبت ۵۰ درجه سانتی‌گراد * محدوده رطوبت: ۵ تا ۹۵ درصد بدون میعان * حداکثر ارتفاع نصب: ۲۰۰۰ متر * ابعاد تقریبی: ۷۵۰ × ۷۵۰ × ۱۹۰۰ میلی‌متر * جنس بدنه: فولاد گالوانیزه با پوشش ضدخوردگی * محل نصب: فضای داخلی یا خارجی * استانداردها: IEC 61851 و IEC 62196 * گواهی‌ها: CE، CB، TÜV و RoHS ## خدمات پایا انرژی پایا انرژی خدمات مشاوره، طراحی زیرساخت برق، تأمین، نصب، راه‌اندازی و پشتیبانی شارژر سریع ۱۲۰ کیلووات پایلوت را ارائه می‌کند. همچنین امکان اتصال دستگاه به پلتفرم مدیریت مرکزی، تعریف کاربران، ثبت مصرف، تعیین تعرفه، مدیریت پرداخت، گزارش‌گیری و مانیتورینگ آنلاین ایستگاه شارژ فراهم است. پیش از نصب، ظرفیت انشعاب و ترانسفورماتور، نوع خودروهای هدف، تعداد شارژ روزانه، نوع کانکتور و شرایط محل پروژه توسط کارشناسان پایا انرژی بررسی می‌شود.
