شارژر سریع خودرو الکتریکی 60 کیلووات

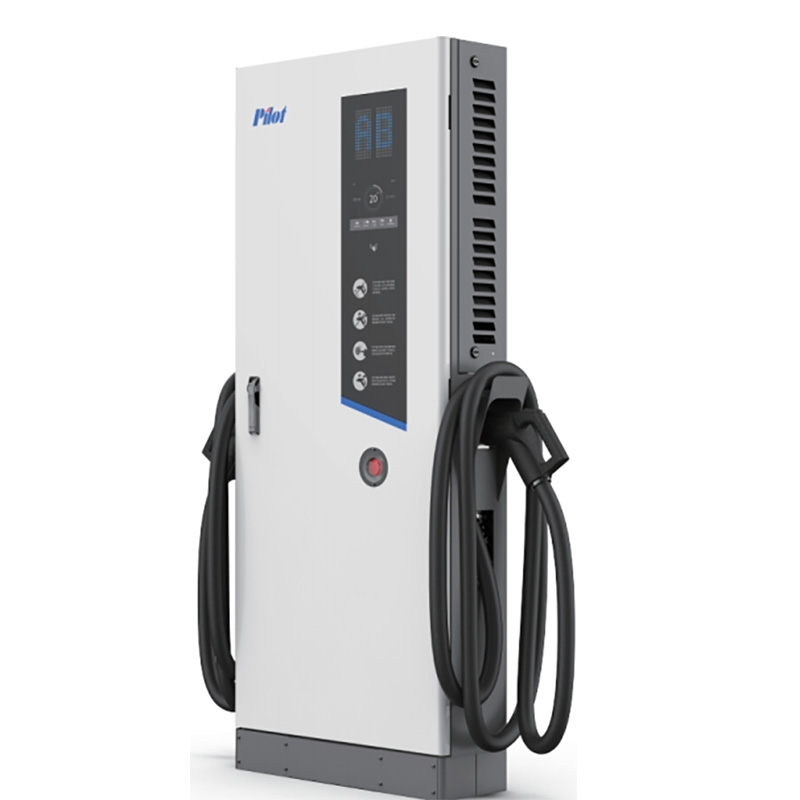

# شارژر سریع DC پایلوت ۶۰ کیلووات شارژر سریع **DC پایلوت مدل PEVC3106 با توان ۶۰ کیلووات**، راهکاری هوشمند، ایمن و قدرتمند برای شارژ خودروهای برقی در ایستگاه‌های عمومی، پارکینگ‌های تجاری، مراکز خرید، هتل‌ها، نمایندگی‌های خودرو، مجتمع‌های اداری و ناوگان‌های سازمانی است. این دستگاه با دریافت برق سه‌فاز، جریان متناوب شبکه را به جریان مستقیم تبدیل کرده و انرژی را مستقیماً به باتری خودرو انتقال می‌دهد. به همین دلیل، در مقایسه با شارژرهای AC، امکان شارژ سریع‌تر خودروهای برقی سازگار را فراهم می‌کند. ## توان خروجی ۶۰ کیلووات توان نامی ۶۰ کیلووات، این شارژر را به گزینه‌ای مناسب برای ایستگاه‌هایی با تعداد مراجعه متوسط و بالا تبدیل کرده است. دستگاه می‌تواند متناسب با وضعیت باتری، ولتاژ خودرو، دمای باتری و محدودیت‌های سیستم مدیریت باتری خودرو، توان شارژ را به‌صورت هوشمند تنظیم کند. مدت زمان شارژ به ظرفیت باتری خودرو، میزان شارژ اولیه، حداکثر توان قابل‌دریافت خودرو و شرایط محیطی بستگی دارد و ممکن است برای خودروهای مختلف متفاوت باشد. ## دامنه وسیع ولتاژ خروجی شارژر پایلوت دارای دامنه ولتاژ خروجی **۱۵۰ تا ۱۰۰۰ ولت DC** و حداکثر جریان خروجی **۲۰۰ آمپر** است. این محدوده گسترده، امکان شارژ انواع خودروهای برقی با معماری‌های مختلف باتری را فراهم می‌کند. ## سازگار با کانکتورهای متداول این شارژر متناسب با سفارش و بازار هدف می‌تواند با کانکتورهای زیر ارائه شود: * CCS Combo 2 * CCS Combo 1 * CHAdeMO در پیکربندی‌های منتخب برای استفاده در ایران، نسخه مجهز به کانکتور **CCS2** معمولاً انتخاب مناسب‌تری برای بسیاری از خودروهای برقی جدید محسوب می‌شود. نوع کانکتور باید پیش از سفارش با خودروهای هدف پروژه تطبیق داده شود. ## ورودی برق سه‌فاز دستگاه برای اتصال به برق سه‌فاز با ولتاژ نامی **۴۰۰ ولت AC** طراحی شده است. راندمان تبدیل انرژی آن حداقل ۹۵ درصد و ضریب توان آن حداقل ۰٫۹۸ اعلام شده است. پیش از نصب باید ظرفیت ترانسفورماتور، انشعاب برق، تابلو اصلی، کابل ورودی، کلیدهای حفاظتی و سیستم اتصال زمین محل پروژه بررسی شود. ## صفحه‌نمایش لمسی ۷ اینچی شارژر به صفحه‌نمایش لمسی ۷ اینچی مجهز است و اطلاعات مورد نیاز کاربر را به‌صورت واضح نمایش می‌دهد، از جمله: * وضعیت اتصال خودرو * توان لحظه‌ای شارژ * ولتاژ و جریان خروجی * میزان انرژی تحویل‌شده * مدت‌زمان شارژ * وضعیت ارتباط با خودرو * پیام‌های هشدار و خطا * وضعیت پایان یا توقف شارژ رابط کاربری ساده دستگاه، فرآیند استفاده از شارژر را برای کاربران عمومی و اپراتورها آسان می‌کند. ## شروع شارژ با کارت RFID یا اپلیکیشن فرآیند شارژ می‌تواند با استفاده از کارت RFID یا اپلیکیشن آغاز شود. این قابلیت امکان کنترل دسترسی کاربران، ثبت جلسات شارژ و جلوگیری از استفاده غیرمجاز را فراهم می‌کند. در پروژه‌های عمومی و تجاری می‌توان برای هر کاربر حساب یا کارت اختصاصی تعریف و میزان مصرف انرژی او را ثبت کرد. ## اتصال به پلتفرم مدیریت مرکزی شارژر پایلوت از پروتکل **OCPP 1.6 JSON** پشتیبانی می‌کند و قابلیت اتصال به سامانه‌های مدیریت ایستگاه شارژ، مراکز مانیتورینگ و پلتفرم‌های پرداخت را دارد. قابلیت‌های قابل ارائه از طریق سامانه مرکزی عبارت‌اند از: * مشاهده آنلاین وضعیت شارژر * شروع و توقف شارژ از راه دور * تعریف و مدیریت کاربران * ثبت سوابق جلسات شارژ * محاسبه انرژی مصرف‌شده * تعیین تعرفه شارژ * مدیریت پرداخت * مشاهده خطاها و هشدارها * تهیه گزارش‌های مدیریتی * مدیریت هم‌زمان چند شارژر * به‌روزرسانی تنظیمات و نرم‌افزار دستگاه ## ارتباطات هوشمند ارتباط Ethernet به‌صورت استاندارد در دستگاه ارائه می‌شود و امکانات ارتباطی دیگری مانند شبکه تلفن همراه، Wi-Fi و Bluetooth نیز متناسب با سفارش قابل ارائه هستند. اتصال آنلاین دستگاه امکان مانیتورینگ، عیب‌یابی و پشتیبانی از راه دور را فراهم می‌کند و موجب کاهش زمان توقف شارژر می‌شود. ## کنتور داخلی دقیق شارژر به کنتور انرژی داخلی با کلاس دقت ۱ مجهز است. این کنتور میزان انرژی تحویل‌شده به خودرو را اندازه‌گیری و ثبت می‌کند. این قابلیت برای محاسبه هزینه شارژ، تفکیک مصرف کاربران، گزارش‌گیری و راه‌اندازی ایستگاه‌های شارژ تجاری اهمیت دارد. ## حفاظت‌های کامل الکتریکی شارژر ۶۰ کیلووات پایلوت به مجموعه‌ای از حفاظت‌های الکتریکی و حرارتی مجهز است: * حفاظت در برابر اضافه‌ولتاژ * حفاظت در برابر افت ولتاژ * حفاظت اضافه‌جریان * حفاظت اتصال کوتاه * حفاظت نشتی جریان * حفاظت در برابر اضافه‌ولتاژهای لحظه‌ای * حفاظت افزایش دما * حفاظت خطای اتصال زمین * قطع خودکار شارژ در شرایط غیرایمن وجود حفاظت‌های داخلی دستگاه، جایگزین اجرای صحیح تابلو برق، کلیدهای حفاظتی و سیستم اتصال زمین استاندارد در محل نصب نیست. ## مناسب برای نصب در فضای باز بدنه دستگاه دارای درجه حفاظت **IP54** است و در برابر نفوذ گردوغبار و پاشش آب مقاومت مناسبی دارد. مقاومت مکانیکی **IK10** نیز استحکام بالای بدنه در برابر ضربه‌های محیطی را نشان می‌دهد. کابینت دستگاه از فولاد گالوانیزه با پوشش ضدخوردگی ساخته شده و برای نصب در محیط‌های داخلی و خارجی مناسب است. برای نصب در فضای باز، رعایت موارد زیر توصیه می‌شود: * اجرای فونداسیون مناسب * پیش‌بینی سایه‌بان در مناطق بسیار گرم * جلوگیری از آب‌گرفتگی محل نصب * نصب بولارد برای جلوگیری از برخورد خودرو * تأمین فضای کافی برای تهویه و تعمیرات * محافظت از کابل و کانکتور شارژ ## عملکرد در شرایط محیطی مختلف محدوده دمای کاری دستگاه از **منفی ۳۰ تا مثبت ۵۰ درجه سانتی‌گراد** است. شارژر می‌تواند در رطوبت نسبی ۵ تا ۹۵ درصد بدون تشکیل میعان و در ارتفاع تا ۲۰۰۰ متر از سطح دریا فعالیت کند. برای نصب در مناطق بسیار گرم، مرطوب، پرگردوغبار یا ارتفاع‌های بالاتر، شرایط پروژه باید به‌صورت جداگانه بررسی شود. ## مناسب برای کسب‌وکارها و ایستگاه‌های عمومی شارژر ۶۰ کیلووات پایلوت برای کاربردهای زیر مناسب است: * ایستگاه‌های شارژ عمومی * پارکینگ مراکز خرید * هتل‌ها و مجتمع‌های رفاهی * نمایندگی‌های خودرو * مراکز خدمات پس از فروش * شرکت‌ها و ساختمان‌های اداری * ناوگان‌های سازمانی * تاکسی‌ها و خودروهای خدماتی * پارکینگ‌های شهری * رستوران‌ها و مجتمع‌های بین‌راهی * جایگاه‌های سوخت * پروژه‌های ترکیبی خورشیدی و ذخیره‌ساز * مجتمع‌های مسکونی بزرگ * مراکز دارای توقف کوتاه یا متوسط خودرو ## مزایای اصلی شارژر * شارژ سریع DC با توان ۶۰ کیلووات * دامنه ولتاژ وسیع ۱۵۰ تا ۱۰۰۰ ولت * حداکثر جریان خروجی ۲۰۰ آمپر * سازگاری با کانکتور CCS2 * امکان ارائه با CCS1 یا CHAdeMO * صفحه‌نمایش لمسی ۷ اینچی * شروع شارژ با کارت RFID یا اپلیکیشن * پشتیبانی از OCPP 1.6J * امکان اتصال به سامانه پرداخت و مدیریت مرکزی * کنتور داخلی با دقت مناسب * راندمان تبدیل حداقل ۹۵ درصد * حفاظت کامل الکتریکی و حرارتی * درجه حفاظت IP54 * مقاومت مکانیکی IK10 * مناسب برای نصب داخل و خارج ساختمان * قابلیت مانیتورینگ و پشتیبانی از راه دور * مناسب برای بهره‌برداری خصوصی و عمومی ## مشخصات فنی * برند: PILOT * مدل: PEVC3106 * نوع دستگاه: شارژر سریع DC * توان خروجی نامی: ۶۰ کیلووات * برق ورودی: سه‌فاز * آرایش ورودی: 3P+N+PE * ولتاژ ورودی: ۴۰۰ ولت AC با تلرانس مثبت و منفی ۱۰ درصد * فرکانس: ۵۰ یا ۶۰ هرتز * راندمان: حداقل ۹۵ درصد * ضریب توان: حداقل ۰٫۹۸ * حداکثر اعوجاج هارمونیکی جریان: ۵ درصد * دامنه ولتاژ خروجی: ۱۵۰ تا ۱۰۰۰ ولت DC * حداکثر جریان خروجی: ۲۰۰ آمپر * دقت ولتاژ خروجی: حداکثر ۰٫۵ درصد * دقت جریان خروجی: حداکثر مثبت و منفی ۱ درصد * کانکتور: CCS2، CCS1 یا CHAdeMO متناسب با سفارش * صفحه‌نمایش: لمسی ۷ اینچی * روش شروع شارژ: کارت RFID یا اپلیکیشن * پروتکل مدیریت: OCPP 1.6J * ارتباط استاندارد: Ethernet * ارتباطات اختیاری: شبکه تلفن همراه، Wi-Fi و Bluetooth * طول کابل استاندارد: حدود ۵ متر * دقت کنتور انرژی: Class 1.0 * درجه حفاظت: IP54 * مقاومت مکانیکی: IK10 * سطح صدای کاری: حداکثر ۷۵ دسی‌بل * دمای کاری: منفی ۳۰ تا مثبت ۵۰ درجه سانتی‌گراد * رطوبت کاری: ۵ تا ۹۵ درصد بدون میعان * حداکثر ارتفاع نصب: ۲۰۰۰ متر * ابعاد تقریبی: ۷۰۰ × ۲۴۰ × ۱۷۵۰ میلی‌متر * جنس بدنه: فولاد گالوانیزه با رنگ ضدخوردگی * نحوه نصب: ایستاده روی پایه * محل نصب: فضای داخلی یا خارجی * استانداردها: IEC 61851 و IEC 62196 * گواهی: CE ## خدمات پایا انرژی پایا انرژی خدمات مشاوره، طراحی زیرساخت برق، تأمین، نصب، راه‌اندازی و پشتیبانی شارژر سریع ۶۰ کیلووات پایلوت را ارائه می‌کند. همچنین امکان اتصال شارژر به پلتفرم مدیریت مرکزی، تعریف کاربران، ثبت میزان مصرف، گزارش‌گیری، تعیین تعرفه، مدیریت پرداخت و کنترل آنلاین ایستگاه شارژ وجود دارد. پیش از انتخاب و نصب دستگاه، نوع خودروهای هدف، ظرفیت انشعاب، استاندارد کانکتور، تعداد شارژ روزانه و شرایط محل پروژه توسط کارشناسان پایا انرژی بررسی می‌شود.
