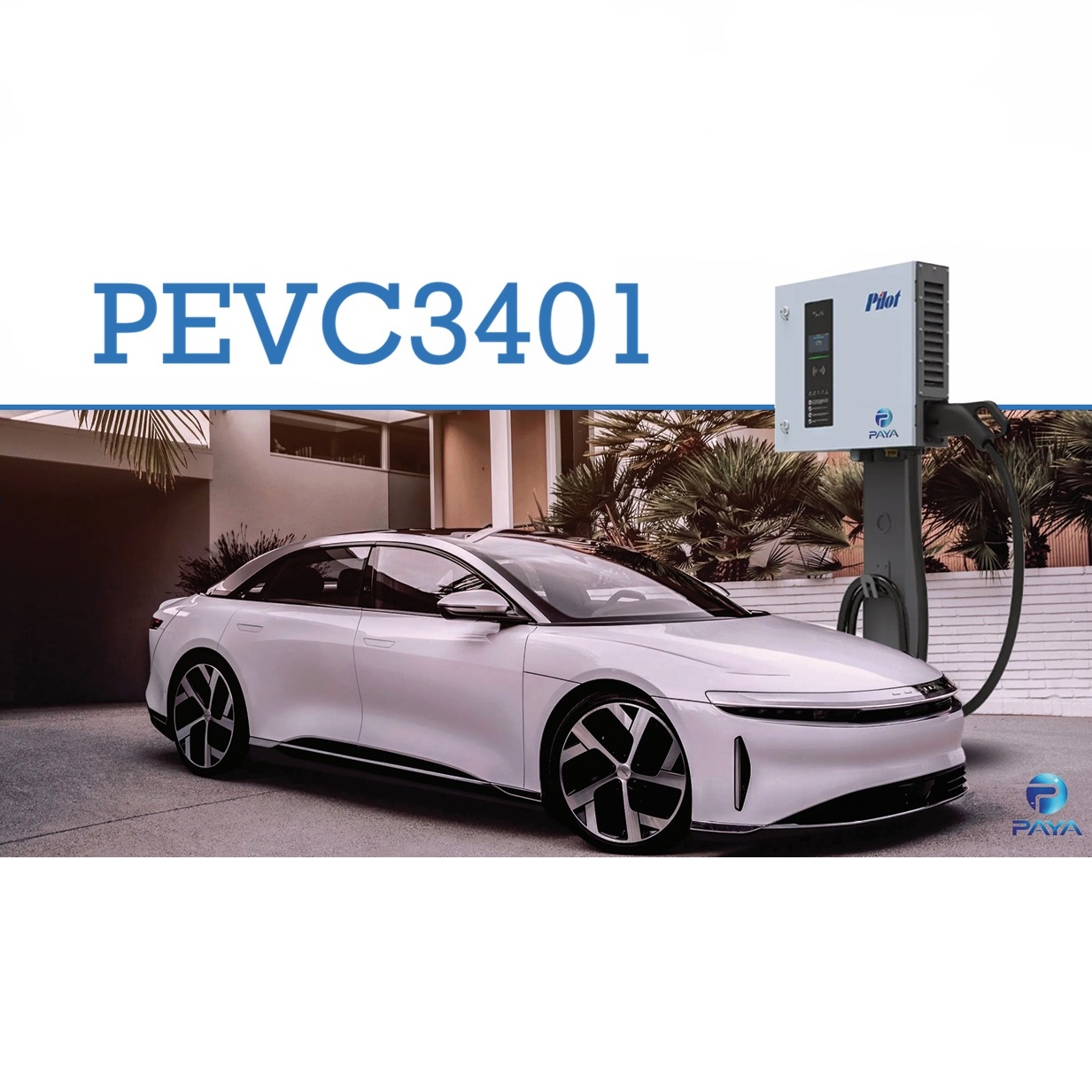

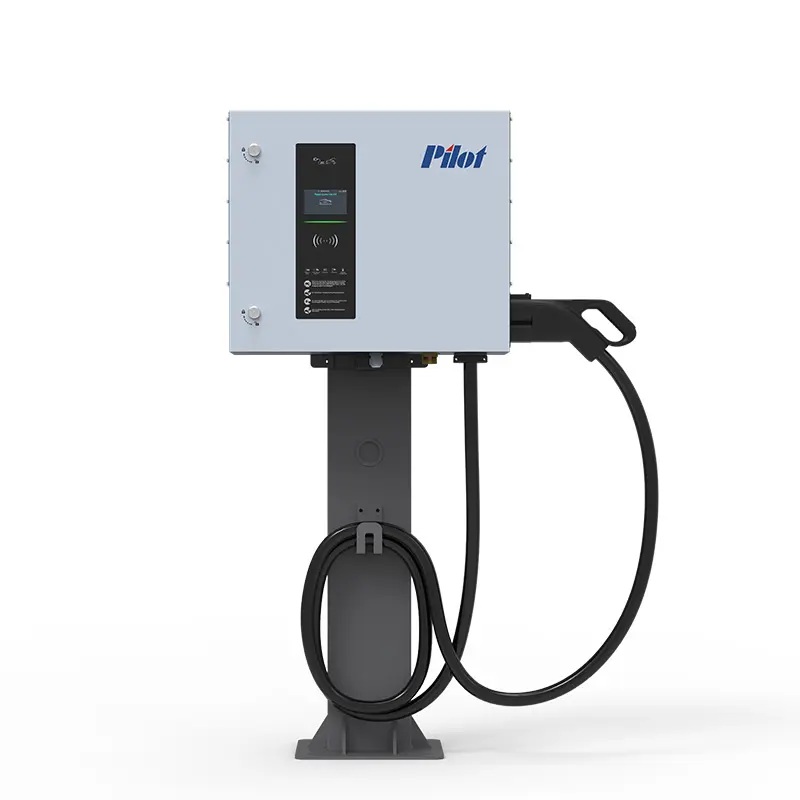

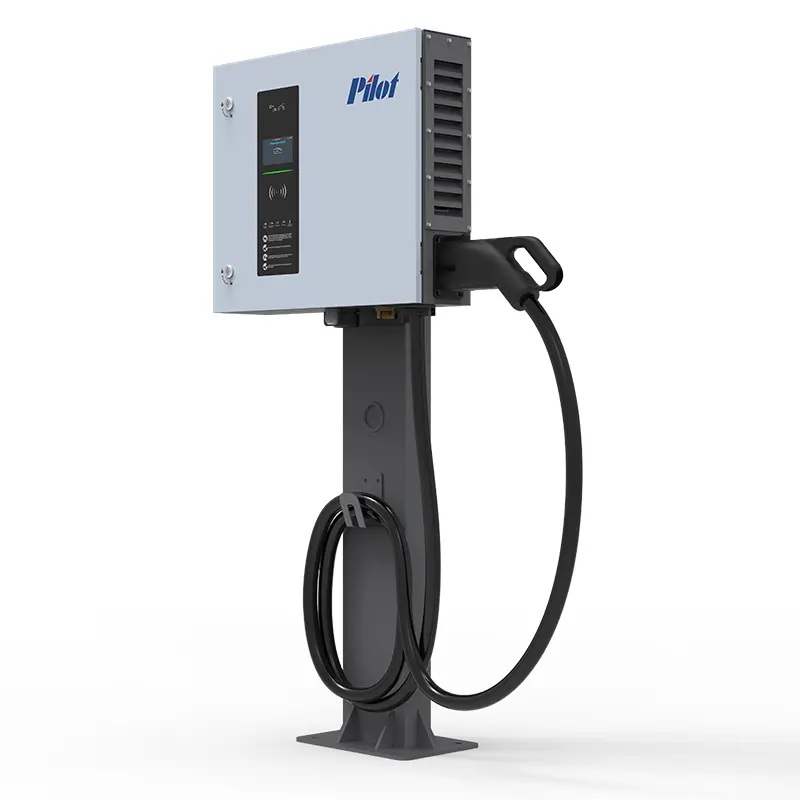

# شارژر سریع DC خودرو برقی پایلوت 30 کیلووات شارژر سریع **DC پایلوت مدل PEVC3401** با توان خروجی 30 کیلووات، راهکاری کم‌حجم، هوشمند و ایمن برای شارژ خودروهای برقی در مراکز تجاری، نمایندگی‌های خودرو، شرکت‌ها، هتل‌ها، پارکینگ‌ها و ایستگاه‌های شارژ شهری است. این شارژر با دریافت برق سه‌فاز، انرژی را به جریان مستقیم تبدیل کرده و مستقیماً به باتری خودرو انتقال می‌دهد. به همین دلیل، در خودروهای سازگار می‌تواند سرعت شارژ بیشتری نسبت به شارژرهای AC دیواری ارائه کند. طراحی دیواری و ابعاد فشرده دستگاه، امکان استفاده از شارژ سریع DC را در مکان‌هایی فراهم می‌کند که فضای کافی برای نصب شارژرهای بزرگ ایستاده وجود ندارد. ## ویژگی‌های اصلی شارژر 30 کیلووات پایلوت ### شارژ سریع DC با توان 30 کیلووات این محصول دارای توان خروجی نامی 30 کیلووات است و در شرایط ایده‌آل می‌تواند طی یک ساعت حدود 30 کیلووات‌ساعت انرژی به خودرو تحویل دهد. سرعت و مدت واقعی شارژ به عوامل مختلفی مانند ظرفیت باتری، درصد شارژ اولیه، ولتاژ باتری، دمای محیط، محدودیت شارژ خودرو و منحنی شارژ باتری بستگی دارد. این توان برای شارژ خودروهای سواری برقی، خودروهای سازمانی، تاکسی‌های برقی و ناوگان‌های سبک گزینه‌ای مناسب محسوب می‌شود. ### خروجی با دامنه ولتاژ گسترده دامنه ولتاژ خروجی دستگاه از 150 تا 1000 ولت DC است. این محدوده گسترده، امکان سازگاری با بسیاری از خودروهای برقی دارای معماری باتری متفاوت را فراهم می‌کند. حداکثر جریان خروجی دستگاه 100 آمپر است. توان واقعی تحویلی در هر لحظه بر اساس ولتاژ باتری و محدودیت‌های خودرو تنظیم می‌شود. ### کانکتور شارژ CCS2 نسخه استاندارد شارژر با کانکتور **CCS Combo 2 یا CCS2** عرضه می‌شود که یکی از متداول‌ترین استانداردهای شارژ سریع DC خودروهای برقی در اروپا و بسیاری از بازارهای جهانی است. نسخه CCS1 نیز متناسب با بازار و سفارش پروژه قابل ارائه است. نوع کانکتور نهایی باید با استاندارد ورودی خودروهای هدف تطبیق داده شود. ### ورودی برق سه‌فاز شارژر برای اتصال به شبکه برق سه‌فاز با ولتاژ نامی 400 ولت AC طراحی شده است. مشخصات ورودی دستگاه عبارت‌اند از: * برق ورودی سه‌فاز * آرایش اتصال 3P+N+PE * ولتاژ نامی 400 ولت AC با تلرانس مثبت و منفی 10 درصد * فرکانس 50 یا 60 هرتز * ضریب توان حداقل 0.98 * اعوجاج هارمونیکی جریان حداکثر 5 درصد پیش از نصب باید ظرفیت انشعاب، تابلو برق، ترانسفورماتور، کابل ورودی، اتصال زمین و تجهیزات حفاظتی محل بررسی شوند. ### صفحه‌نمایش لمسی رنگی دستگاه به صفحه‌نمایش رنگی لمسی 4.3 اینچی مجهز است که اطلاعات مورد نیاز کاربر را هنگام شارژ نمایش می‌دهد. اطلاعات قابل نمایش می‌توانند شامل موارد زیر باشند: * وضعیت اتصال خودرو * توان لحظه‌ای شارژ * ولتاژ و جریان خروجی * انرژی تحویل‌شده * مدت زمان شارژ * وضعیت ارتباط با خودرو * هشدارها و پیام‌های خطا * وضعیت پایان یا توقف شارژ چراغ‌های نشانگر سبز، آبی و قرمز نیز وضعیت آماده‌به‌کار، شارژ و خطا را به‌صورت سریع نمایش می‌دهند. ### شروع شارژ با کارت RFID یا اپلیکیشن فرآیند شارژ می‌تواند از طریق کارت RFID یا اپلیکیشن مدیریت شارژ آغاز شود. این قابلیت امکان کنترل دسترسی کاربران و جلوگیری از استفاده غیرمجاز را فراهم می‌کند. با تعریف کارت برای کاربران مختلف می‌توان سوابق مصرف و جلسات شارژ هر کاربر را ثبت و مدیریت کرد. ### پشتیبانی از OCPP 1.6J شارژر پایلوت از پروتکل ارتباطی **OCPP 1.6 JSON** پشتیبانی می‌کند و قابلیت اتصال به سامانه‌های مدیریت مرکزی شارژر، نرم‌افزارهای بهره‌برداری و پلتفرم‌های پرداخت را دارد. از طریق اتصال به سامانه مرکزی، امکانات زیر قابل اجرا است: * مشاهده آنلاین وضعیت شارژر * شروع و توقف شارژ از راه دور * تعریف و مدیریت کاربران * ثبت سوابق جلسات شارژ * محاسبه میزان انرژی مصرفی * تعیین تعرفه و هزینه شارژ * مشاهده و مدیریت خطاها * به‌روزرسانی تنظیمات دستگاه * تهیه گزارش‌های عملکردی * مدیریت چند شارژر در یک پنل فعال‌سازی این امکانات به پلتفرم نرم‌افزاری و پیکربندی پروژه بستگی دارد. ### ارتباطات هوشمند درگاه ارتباطی استاندارد دستگاه Ethernet است. قابلیت‌های ارتباطی زیر نیز متناسب با پیکربندی سفارش قابل ارائه هستند: * شبکه تلفن همراه 4G * Wi-Fi * Bluetooth * Ethernet وجود ارتباط شبکه‌ای امکان مانیتورینگ، مدیریت و پشتیبانی شارژر از راه دور را فراهم می‌کند. ### کنتور داخلی با دقت یک درصد شارژر دارای کنتور DC داخلی با دقت یک درصد است که میزان انرژی تحویل‌شده به خودرو را اندازه‌گیری می‌کند. این قابلیت برای گزارش‌گیری، مدیریت مصرف، تفکیک هزینه کاربران و راه‌اندازی خدمات شارژ تجاری اهمیت دارد. استفاده از اطلاعات کنتور برای صورتحساب رسمی باید با الزامات قانونی و استانداردهای اندازه‌گیری محل بهره‌برداری تطبیق داده شود. ### حفاظت‌های کامل الکتریکی شارژر PEVC3401 به مجموعه‌ای از حفاظت‌های الکتریکی و حرارتی مجهز است تا از خودرو، کاربر و تجهیزات ایستگاه محافظت کند. حفاظت‌های دستگاه شامل موارد زیر هستند: * حفاظت اضافه‌ولتاژ * حفاظت افت ولتاژ * حفاظت اضافه‌جریان * حفاظت اتصال کوتاه * حفاظت افزایش دما * حفاظت کاهش غیرمجاز دما * حفاظت اتصال زمین * حفاظت در برابر صاعقه و اضافه‌ولتاژ گذرا * حفاظت نشتی جریان * فیوز داخلی * توقف شارژ در شرایط غیرایمن وجود حفاظت‌های داخلی شارژر، جایگزین اجرای تابلو برق و سیستم اتصال زمین استاندارد در محل نصب نیست. ### مناسب برای محیط داخلی و خارجی شارژر دارای درجه حفاظت **IP54** است و در برابر نفوذ گردوغبار و پاشش آب مقاومت مناسبی دارد. به همین دلیل، امکان نصب آن در محیط‌های داخلی و خارجی وجود دارد. برای نصب در فضای باز، استفاده از سایه‌بان و جانمایی دستگاه در محلی دور از آب‌گرفتگی، تابش شدید خورشید و برخورد مستقیم خودرو توصیه می‌شود. ### مقاومت مکانیکی IK10 بدنه دستگاه دارای درجه مقاومت مکانیکی **IK10** است و در برابر ضربه‌های متعارف محیطی مقاومت بالایی دارد. با وجود این، در پارکینگ‌ها و محیط‌های پرتردد بهتر است از بولارد یا محافظ مکانیکی برای جلوگیری از برخورد خودرو با شارژر استفاده شود. ### طراحی دیواری و کم‌حجم شارژر قابلیت نصب روی دیوار یا پایه اختصاصی را دارد. طراحی کم‌حجم دستگاه باعث می‌شود برای پارکینگ‌هایی که فضای محدودی دارند، گزینه‌ای مناسب باشد. ابعاد تقریبی دستگاه برابر است با: * عرض: 640 میلی‌متر * عمق: 160 میلی‌متر * ارتفاع: 550 میلی‌متر * وزن خالص: حدود 80 کیلوگرم به دلیل وزن دستگاه، دیوار یا سازه محل نصب باید از استحکام کافی برخوردار باشد. ### عملکرد در شرایط محیطی مختلف محدوده دمای کاری دستگاه از منفی 30 تا مثبت 50 درجه سانتی‌گراد اعلام شده است. سایر شرایط محیطی عبارت‌اند از: * رطوبت نسبی تا 95 درصد بدون میعان * ارتفاع کاری تا 2000 متر * دمای نگهداری از منفی 40 تا مثبت 75 درجه سانتی‌گراد * حداکثر صدای کاری حدود 65 دسی‌بل در ارتفاع‌های بالاتر یا شرایط دمایی خاص، ممکن است نیاز به بررسی فنی و کاهش توان خروجی وجود داشته باشد. ## کاربردهای پیشنهادی شارژر DC پایلوت 30 کیلووات برای محل‌های زیر مناسب است: * نمایندگی‌ها و نمایشگاه‌های خودرو * مراکز خدمات پس از فروش * پارکینگ مجتمع‌های تجاری * هتل‌ها و مراکز اقامتی * شرکت‌ها و ساختمان‌های اداری * ناوگان‌های سازمانی * تاکسی‌ها و ناوگان‌های شهری سبک * مراکز خرید و فروشگاه‌ها * رستوران‌ها و مراکز بین‌راهی * پارکینگ‌های عمومی * مجتمع‌های مسکونی بزرگ * ایستگاه‌های شارژ شهری * پروژه‌های خورشیدی و میکروگرید * مراکز دارای توقف یک تا چندساعته خودرو ## مزایای اصلی محصول * شارژ سریع DC با توان 30 کیلووات * ابعاد فشرده و طراحی دیواری * مناسب برای محیط‌های تجاری و سازمانی * دامنه خروجی 150 تا 1000 ولت DC * کانکتور استاندارد CCS2 * صفحه‌نمایش لمسی رنگی * کنترل دسترسی با کارت RFID * قابلیت شروع شارژ از طریق اپلیکیشن * پشتیبانی از OCPP 1.6J * قابلیت اتصال به پلتفرم مدیریت مرکزی * کنتور داخلی با دقت یک درصد * حفاظت‌های کامل الکتریکی و حرارتی * درجه حفاظت IP54 * مقاومت مکانیکی IK10 * قابلیت نصب روی دیوار یا پایه * امکان مانیتورینگ و پشتیبانی از راه دور * مناسب برای بهره‌برداری عمومی و خصوصی ## جدول مشخصات فنی * برند: PILOT * مدل: PEVC3401 * نوع شارژر: شارژر سریع DC * توان نامی خروجی: 30 کیلووات * برق ورودی: سه‌فاز * ولتاژ ورودی: 400 ولت AC، مثبت و منفی 10 درصد * آرایش ورودی: 3P+N+PE * فرکانس: 50 یا 60 هرتز * ضریب توان: حداقل 0.98 * حداکثر THDi: پنج درصد * دامنه ولتاژ خروجی: 150 تا 1000 ولت DC * حداکثر جریان خروجی: 100 آمپر * کانکتور استاندارد: CCS2 * کانکتور سفارشی: CCS1 * روش شروع شارژ: RFID یا اپلیکیشن * صفحه‌نمایش: لمسی رنگی 4.3 اینچی * نشانگر وضعیت: LED سبز، آبی و قرمز * ارتباط استاندارد: Ethernet * ارتباطات سفارشی: 4G، Wi-Fi و Bluetooth * پروتکل مدیریت: OCPP 1.6J * کنتور انرژی: DC با دقت یک درصد * روش خنک‌کاری: فن * درجه حفاظت محیطی: IP54 * مقاومت مکانیکی: IK10 * حداکثر صدای کاری: 65 دسی‌بل * محدوده دمای کاری: منفی 30 تا مثبت 50 درجه سانتی‌گراد * حداکثر رطوبت: 95 درصد بدون میعان * حداکثر ارتفاع کاری: 2000 متر * نحوه نصب: دیواری یا روی پایه * ابعاد تقریبی: 640 × 160 × 550 میلی‌متر * وزن خالص: حدود 80 کیلوگرم * استانداردها: IEC 61851 و IEC 62196 * گواهی: CE ## الزامات نصب برای نصب ایمن و اصولی دستگاه باید موارد زیر بررسی و اجرا شوند: * تأمین انشعاب برق سه‌فاز مناسب * اجرای مدار اختصاصی برای شارژر * انتخاب کابل بر اساس جریان و طول مسیر * نصب کلید حفاظتی مناسب در تابلو * اجرای سیستم اتصال زمین استاندارد * بررسی ظرفیت ترانسفورماتور و تابلو اصلی * تأمین ارتباط اینترنتی برای مدیریت آنلاین * اجرای فونداسیون یا سازه مقاوم * نصب محافظ مکانیکی در برابر برخورد خودرو * انجام تست‌های الکتریکی پیش از بهره‌برداری * راه‌اندازی و تنظیم دستگاه توسط نیروی متخصص ## خدمات پایا انرژی پایا انرژی خدمات مشاوره، بازدید محل، طراحی زیرساخت برق، تأمین تجهیزات، نصب، راه‌اندازی و پشتیبانی شارژر سریع 30 کیلووات پایلوت را ارائه می‌کند. همچنین امکان اتصال شارژر به پلتفرم مدیریت مرکزی، تعریف کاربران، ثبت میزان مصرف، گزارش‌گیری، تعیین تعرفه و مدیریت هوشمند ایستگاه شارژ وجود دارد. برای انتخاب نهایی دستگاه، نوع خودروهای هدف، استاندارد کانکتور، ظرفیت انشعاب برق، تعداد دفعات شارژ و شرایط محل نصب باید بررسی شود.
