اگر بهدنبال پاسخ «سیستم خورشیدی ویلا چیست؟» هستید، نکتهٔ کلیدی این است که سیستم PV یک سامانهٔ تولید/تبدیل انرژی خورشیدی است — اما معماری آن (On-grid، Off-grid یا Hybrid)، نیاز به باتری، رفتار هنگام قطع شبکه و اینکه آیا پروژه ریزشبکه است یا نه همگی به طراحی، تجهیزات و اهداف پروژه بستگی دارد. این مقاله یک راهنمای اطلاعاتی برای مالک ویلا/باغ است تا قبل از هر تصمیم مهندسی، تفاوت معماریها، دادههای لازم برای برآورد و محدودیتهای فنی را بشناسد.
سیستم خورشیدی ویلا چیست؟
سیستم خورشیدی ویلا به مجموعهای از تجهیزات PV و سامانههای تبدیل/کنترل/حفاظت گفته میشود که انرژی خورشیدی را به برق قابل استفاده برای بارهای ویلا یا باغ تبدیل میکند. بسته به معماری، این سیستم ممکن است:
- با شبکه برق سراسری در ارتباط باشد (On-grid / Grid-connected)،
- برای عملکرد عادی بدون اتکا به شبکه طراحی شود (Off-grid)،
- یا ترکیبی از چند مسیر انرژی/ذخیرهسازی/شبکه را هماهنگ کند (Hybrid).
یک نصب PV در ویلا بهخودیخود ریزشبکه، سیستم پشتیبان یا Off-grid نیست. برای انتخاب معماری مناسب باید مصرف بارها، دسترسی به شبکه، اهداف پشتیبان/استقلال و محدودیتهای سایت (فضا، سایه، جهت) مشخص شود.
On-grid، Off-grid و Hybrid چه تفاوتی دارند؟
سه معماری رایج در پروژههای ویلا/باغ عبارتاند از:
سیستم On-grid (Grid-connected)
سیستمی که برای اتصال و تبادل با شبکه برق طراحی شده است. تولید PV معمولاً از طریق اینورتر/تجهیزات متصل به شبکه به بار یا شبکه میرسد. این معماری بهتنهایی به معنای برق پشتیبان هنگام قطع شبکه نیست — مگر تجهیزات و توپولوژی خاصی برای آن در نظر گرفته شده باشد.
سیستم Off-grid
سیستمی که برای تأمین بارها بدون اتکا به شبکه سراسری در عملکرد عادی طراحی شده است. ممکن است شامل PV، ذخیرهساز، اینورتر/کنترل و — بسته به طراحی — منبع دیگر (مانند ژنراتور) باشد. Off-grid صرفاً به معنای «پنل + باتری» نیست؛ معماری و استراتژی بهرهبرداری بسته به پروژه متفاوت است.
سیستم Hybrid
سیستمی با هماهنگی چند مسیر انرژی — PV، شبکه، ذخیرهساز و گاهی منبع دیگر — که رفتار دقیق آن به مدل تجهیزات و طراحی بستگی دارد. Hybrid لزوماً باتری ندارد، لزوماً ژنراتور میپذیرد و لزوماً در قطع شبکه همهٔ بارها را تأمین نمیکند.
| موضوع | On-grid | Off-grid | Hybrid |
|---|---|---|---|
| ارتباط با شبکه | طراحیشده برای اتصال به شبکه | عملکرد عادی بدون اتکا به شبکه | ممکن است شبکه را در برخی حالتها داشته باشد |
| هدف اصلی معماری | تولید PV و استفاده/تبادل با شبکه | تأمین بار بدون شبکه در حالت عادی | هماهنگی چند منبع/مسیر — بسته به طراحی |
| باتری | لزوماً ندارد | اغلب در طراحی مطرح است؛ بسته به پروژه | ممکن است / بسته به معماری |
| رفتار در قطعی شبکه | معمولاً بدون معماری پشتیبان، بار را روشن نگه نمیدارد | مستقل از شبکه طراحی شده؛ محدودیتها بسته به طراحی | نیازمند معماری و تجهیزات مناسب؛ یکسان نیست |
| منابع انرژی | PV (+ شبکه) | PV، ذخیرهساز، ممکن است ژنراتور | PV، شبکه، ذخیرهساز — بسته به مدل |
| پیچیدگی کنترل | معمولاً کمتر | بیشتر — مدیریت بار و ذخیره | متوسط تا بالا — بسته به تجهیزات |
| موارد مناسب بررسی | دسترسی پایدار به شبکه، هدف کاهش مصرف/تولید | عدم/محدودیت شبکه، نیاز واقعی به استقلال | نیاز به ترکیب شبکه، PV و ذخیره/پشتیبان |
اجزای اصلی یک سیستم خورشیدی ویلا چیست؟
بسته به معماری، اجزای یک سیستم PV ویلا ممکن است شامل موارد زیر باشد:
- ماژولهای PV (پنل): تبدیل نور خورشید به جریان DC.
- اینورتر/تبدیل توان: تبدیل DC به AC و هماهنگی با بار/شبکه — بسته به مدل/طراحی. برای تفاوت مفهومی اینورتر و دستگاههای چندکاره بازار میتوان مقالهٔ سانورتر و اینورتر را مطالعه کرد.
- حفاظت و کنترل: کلیدها، حفاظتها، سیستم مانیتورینگ — بسته به استاندارد و طراحی.

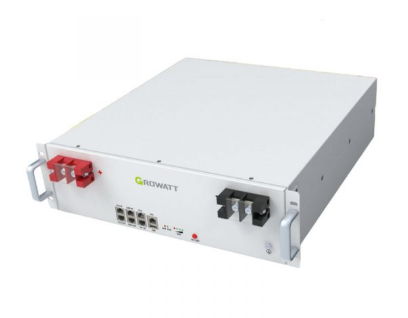

- ذخیرهساز (باتری): در صورت نیاز — برای Off-grid، پشتیبان، یا جابجایی زمانی انرژی در Hybrid.
- ژنراتور یا منبع دیگر: بسته به طراحی/تجهیزات — همهٔ سیستمهای Off-grid یا Hybrid ورودی ژنراتور ندارند.
برای طراحی سیستم خورشیدی ویلا چه اطلاعاتی لازم است؟
قبل از هر برآورد یا طراحی، این دادهها باید جمعآوری شوند:
| داده | چرا مهم است |
|---|---|
| فهرست بارها و توان نامی/عملیاتی | تعیین تقاضای توان (kW) و بارهای همزمان |
| بارهای راهاندازی (surge) | برخی بارها (موتور، پمپ) پیک لحظهای بالاتری دارند |
| ساعات بهرهبرداری روزانه | تبدیل توان به انرژی روزانه (kWh) |
| مصرف انرژی روزانه/فصلی | پایهٔ برآورد تولید و ذخیرهساز |
| بارهای ضروری (Critical) | تعیین محدودهٔ پشتیبان |
| دسترسی/کیفیت شبکه | انتخاب On-grid در برابر Off-grid/Hybrid |
| موقعیت، جهت، شیب، سایه | برآورد تولید PV |
| فضای نصب (سقف/زمین) | محدودیت ظرفیت PV |
| اهداف پشتیبان/استقلال | تعیین نیاز به ذخیرهساز و معماری |
| شرایط آبوهوایی فصلی | الگوی مصرف و تولید در فصول مختلف |
برای برآورد تعاملی پس از جمعآوری دادهها میتوان از محاسبهگر خورشیدی استفاده کرد — اما ورودیهای دقیق پیشنیاز هر ابزار مدلسازی است.
تفاوت kW و kWh در طراحی سیستم خورشیدی چیست؟
در طراحی PV ویلا، توان (kW) و انرژی (kWh) دو مفهوم جدا هستند:
| مفهوم | واحد | معنی | کاربرد در طراحی |
|---|---|---|---|
| توان (Power) | kW | نرخ مصرف/تولید در یک لحظه | اندازهگیری پیک بار، انتخاب اینورتر، قابلیت توان باتری |
| انرژی (Energy) | kWh | مجموع انرژی در یک بازه زمانی | مصرف روزانه، برآورد تولید PV، ظرفیت ذخیرهساز |
مثال مفهومی: یک بار با توان نامی بالا اگر فقط چند دقیقه در روز کار کند، انرژی روزانهٔ کمتری نسبت به بار با توان کمتر ولی ساعات طولانی مصرف میکند. تحلیل بار باید شامل توان عملیاتی، بارهای همزمان، پیک راهاندازی، مدت بهرهبرداری و الگوی فصلی باشد. نمیتوان فقط از روی مبلغ قبض برق، تعداد پنل را قطعی تعیین کرد — قبض اطلاعات محدودی دربارهٔ پیک، همزمانی و بارهای واقعی میدهد.
تولید برق خورشیدی چگونه برآورد میشود؟
تولید PV یک برآورد است، نه عدد تضمینی. خروجی واقعی به عوامل متعددی بستگی دارد:
- منبع خورشیدی و موقعیت جغرافیایی
- فصل و زمان سال
- جهت (azimuth) و شیب (tilt) پنل
- سایهاندازی
- مشخصات ماژول و سیستم
- دما، آبوهوا، گردوغبار (soiling)
- افتهای سیستم (کابل، اینورتر، اتصالات)
- دسترسپذیری و بهرهبرداری
NREL PVWatts نمونهای از ابزار مدلسازی تولید PV متصل به شبکه است. نتایج PVWatts برآورد بر پایهٔ فرضیات هستند و جایگزین اندازهگیری سایت یا طراحی Off-grid/باتری نیستند. برای هر پروژه، فرضیات ورودی (مکان، زاویه، نوع ماژول) نتیجه را تغییر میدهند.
آیا پنل خورشیدی هنگام قطع برق کار میکند؟
خیر — نباید فرض کرد که هر سیستم PV متصل به شبکه هنگام قطع برق سراسری، بارهای ساختمان را روشن نگه میدارد. دلایل اصلی:
- اینورترهای On-grid استاندارد برای ایمنی هنگام قطع شبکه معمولاً تولید را متوقف میکنند (anti-islanding).
- توان پشتیبان نیازمند توپولوژی مناسب — اینورتر/سیستم با قابلیت پشتیبان، ذخیرهساز (در صورت طراحی)، خروجی EPS/transfer و چیدمان بارهای Critical — است.
طبق چارچوب DOE Solar and Resilience Basics، PV مسکونی بهتنهایی نباید بهطور خودکار تابآوری در قطع شبکه فرض شود؛ معماری اینورتر/ذخیرهساز مناسب لازم است. جزئیات سوئیچینگ، زمان انتقال و بارهای قابل پشتیبانی بسته به تجهیزات متفاوت است.
باتری چه زمانی در سیستم خورشیدی لازم یا مفید است؟
باتری در هر پروژهٔ PV الزامی نیست. ذخیرهساز ممکن است در این موارد مفید باشد:
- عملکرد Off-grid یا Hybrid با نیاز به ذخیره
- برق پشتیبان برای بارهای Critical — بسته به معماری
- جابجایی زمانی انرژی (استفاده از PV در ساعات بدون آفتاب)
اندازهگیری باتری سادهتر از «مصرف روزانه kWh = ظرفیت باتری kWh» نیست. عواملی مانند SOC قابل استفاده، عمق دشارژ (DoD)، قابلیت توان، افت تبدیل، رزرو، استراتژی بهرهبرداری و شرایط محیطی مؤثرند. برای جزئیات ESS/BESS به راهنمای ذخیرهساز انرژی (ESS) مراجعه کنید.
بارهای ضروری یا Critical Load چیست؟
بارهای Critical بارهایی هستند که در شرایط محدودیت پشتیبان (قطع شبکه، محدودیت باتری) اولویت تأمین دارند. انتخاب آنها تصمیم بهرهبردار است، نه فرمول ثابت.
| دسته بار | چرا ممکن است Critical باشد | داده لازم |
|---|---|---|
| روشنایی ضروری | ایمنی و دسترسی | توان، ساعات |
| ارتباطات | دسترسی به شبکه/تلفن | توان، مدت |
| امنیت | دوربین، آلارم | توان، ساعات شبانه |
| یخچال/مواد غذایی | حفظ دما | توان، چرخه کار |
| پمپ آب | تأمین آب | توان، surge، ساعات |
| کنترل/اتوماسیون | عملکرد سیستمهای حیاتی | توان، اولویت |
همهٔ بارها را نمیتوان همزمان پشتیبان کرد — محدودیت توان اینورتر/باتری و مدت Backup بسته به طراحی تعیین میشود، نه وعدهٔ ثابت.
ریزشبکه چیست و چه تفاوتی با سیستم خورشیدی معمولی دارد؟
طبق چارچوب DOE — Distributed Energy Resources and Microgrids Basics، ریزشبکه (Microgrid) یک سیستم الکتریکی محلی هماهنگشده است که بارها و منابع انرژی توزیعشده (DER) — مانند PV، ذخیرهساز، و گاهی ژنراتور — را در مرز و کنترل مشخص مدیریت میکند. ریزشبکه ممکن است متصل به شبکه و/یا جزیرهای (islanded) عمل کند — بسته به معماری.
هر سیستم خورشیدی ویلا الزاماً ریزشبکه نیست. یک نصب PV ساده با اینورتر On-grid، ریزشبکه محسوب نمیشود. معماری ریزشبکه زمانی معنیدار میشود که:
- چند DER هماهنگ شوند،
- بارهای محلی بهصورت کنترلشده مدیریت شوند،
- اهداف تابآوری/پشتیبان/جزیرهسازی عمدی وجود داشته باشد،
- سطح کنترل و مدیریت انرژی فراتر از یک نصب PV ساده باشد.
چه زمانی Off-grid یا Hybrid برای ویلا منطقی است؟
انتخاب معماری بازاری نیست — Off-grid «بهترین» یا «اقتصادیتر» بهصورت کلی نیست. بررسی کنید:
- دسترسی به شبکه: آیا شبکه پایدار و قابل اتصال است؟
- نیاز انرژی: مصرف روزانه/فصلی و بارهای Critical چیست؟
- تولید PV: برآورد سایت-مخصوص، نه عدد ثابت
- ذخیرهساز و پشتیبان: آیا واقعاً لازم است؟ چه مدت؟
- مدیریت بار: Off-grid اغلب نیاز به اولویتبندی بار دارد
- افزونگی: ژنراتور یا منبع دیگر — بسته به طراحی
- پیچیدگی بهرهبرداری: Hybrid/Off-grid معمولاً پیچیدهتر از On-grid ساده است
Hybrid زمانی منطقی است که نیاز به ترکیب شبکه، PV و ذخیره/پشتیبان وجود دارد — اما قابلیتهای دقیق را باید از دیتاشیت تجهیزات استخراج کرد.
قبل از طراحی نهایی چه عواملی باید بررسی شوند؟
- تحلیل کامل بار (توان، انرژی، همزمانی، surge، فصلی)
- بررسی سایت (جهت، شیب، سایه، فضا)
- برآورد تولید PV با فرضیات شفاف
- تعیین اهداف پشتیبان و بارهای Critical
- انتخاب معماری (On/Off/Hybrid) بر پایهٔ نیاز واقعی
- بررسی الزامات اتصال به شبکه (در صورت On-grid/Hybrid)
- ارزیابی تجهیزات — اینورتر، BMS، حفاظت — بسته به مدل
- برنامهٔ بهرهبرداری و نگهداری
وقتی دادههای فوق جمعآوری شد، مطالعهٔ مهندسی (نه صرفاً مقاله یا محاسبهگر) برای طراحی نهایی لازم است.
جمعبندی
سیستم خورشیدی ویلا یک مفهوم واحد نیست — معماری (On-grid، Off-grid، Hybrid)، نیاز به باتری، رفتار در قطع شبکه و اینکه پروژه ریزشبکه است یا نه همگی به طراحی و اهداف پروژه بستگی دارد. PV متصل به شبکه بهتنهایی برق پشتیبان نمیدهد؛ باتری در هر پروژه الزامی نیست؛ تولید PV برآورد است نه تضمیین؛ و Off-grid/Hybrid باید بر پایهٔ نیاز واقعی — نه بازاری — انتخاب شوند. قبل از هر تصمیم، دادههای بار و سایت را جمعآوری کنید و در صورت نیاز از مطالعهٔ مهندسی بهره ببرید.
