با افزایش تقاضا برای انرژی پاک، پایدار و قابلاعتماد، استفاده از سیستمهای ذخیرهساز انرژی یا Energy Storage Systems (ESS) در شبکههای برق، صنایع، نیروگاههای تجدیدپذیر و ساختمانهای تجاری بهسرعت در حال گسترش است.
سیستمهای ذخیرهساز انرژی مبتنی بر باتریهای لیتیومیون، انرژی الکتریکی را در زمانهایی که تولید بیشتر از مصرف است یا تعرفه برق پایینتر است، ذخیره کرده و در ساعات اوج مصرف، زمان قطع برق یا هنگام کاهش تولید منابع تجدیدپذیر در اختیار مصرفکننده قرار میدهند.
بهکارگیری این سیستمها میتواند موجب کاهش هزینه برق، افزایش پایداری شبکه، مدیریت بهتر مصرف انرژی، کاهش وابستگی به دیزلژنراتورها و افزایش قابلیت اطمینان تأمین برق شود.
هدف این مقاله، معرفی اجزای اصلی سیستمهای ذخیرهساز انرژی مبتنی بر باتری لیتیومیون و بررسی ساختار فنی سیستمهایی با ظرفیت تقریبی 120 کیلوواتساعت و 260 کیلوواتساعت است. شناخت اجزای سازنده و عوامل مؤثر بر قیمت این تجهیزات، نقش مهمی در انتخاب صحیح سیستم و تصمیمگیری اقتصادی پروژه دارد.
سیستم ذخیرهساز انرژی ESS چیست؟
سیستم ESS مجموعهای یکپارچه از باتریها، تجهیزات الکترونیک قدرت، سیستمهای کنترلی، حفاظتی، خنککننده و ارتباطی است که امکان ذخیره، مدیریت و تحویل کنترلشده انرژی الکتریکی را فراهم میکند.
این سیستمها در کاربردهای مختلفی مورد استفاده قرار میگیرند، از جمله:
ذخیره انرژی نیروگاههای خورشیدی و بادی
تأمین برق اضطراری صنایع و ساختمانها
کاهش مصرف برق در ساعات اوج بار
مدیریت هزینههای برق
پشتیبانی از ایستگاههای شارژ خودرو برقی
افزایش پایداری میکروگریدها
جبران نوسانات تولید منابع تجدیدپذیر
کاهش استفاده از دیزلژنراتور
بهبود کیفیت توان و پایداری شبکه
اجزای اصلی سیستم ESS مبتنی بر باتری لیتیومیون
1. باتریهای لیتیومیون
باتریها هسته اصلی یک سیستم ذخیرهساز انرژی محسوب میشوند و وظیفه ذخیره انرژی الکتریکی را بر عهده دارند.
در بسیاری از سیستمهای صنعتی ESS از باتریهای لیتیوم آهن فسفات یا LFP استفاده میشود. این نوع باتریها بهدلیل ایمنی مناسب، طول عمر چرخهای بالا، بازده مطلوب و پایداری حرارتی، گزینهای مناسب برای کاربردهای صنعتی و تجاری هستند.
هر سیستم باتری از تعدادی سلول، ماژول و پک تشکیل میشود. سلولها بهصورت سری و موازی به یکدیگر متصل میشوند تا ولتاژ، توان و ظرفیت مورد نیاز سیستم تأمین شود.
مهمترین مشخصات باتری عبارتاند از:
ظرفیت انرژی بر حسب کیلوواتساعت
ولتاژ نامی
حداکثر جریان شارژ و دشارژ
عمق دشارژ یا Depth of Discharge
تعداد سیکلهای قابلاستفاده
بازده شارژ و دشارژ
محدوده دمای کاری
طول عمر طراحیشده
2. سیستم مدیریت باتری BMS
سیستم مدیریت باتری یا Battery Management System (BMS) یکی از مهمترین بخشهای سیستم ذخیرهساز انرژی است.
BMS بهطور مداوم وضعیت سلولها و ماژولهای باتری را کنترل میکند و اطلاعاتی مانند ولتاژ، جریان، دما، میزان شارژ و وضعیت سلامت باتری را اندازهگیری میکند.
مهمترین وظایف BMS عبارتاند از:
جلوگیری از شارژ بیشازحد
جلوگیری از دشارژ عمیق
کنترل افزایش غیرمجاز دما
متعادلسازی ولتاژ سلولها
محاسبه وضعیت شارژ یا State of Charge
محاسبه وضعیت سلامت یا State of Health
ثبت و گزارش خطاها
قطع سیستم در شرایط غیرایمن
برقراری ارتباط با PCS و سیستم مدیریت انرژی
عملکرد صحیح BMS تأثیر مستقیمی بر ایمنی، طول عمر و بهرهوری باتریها دارد.
3. مبدل قدرت PCS
مبدل قدرت یا Power Conversion System (PCS) وظیفه تبدیل جریان مستقیم باتری به جریان متناوب و برعکس را بر عهده دارد.
هنگام شارژ باتری، PCS برق متناوب شبکه یا منبع تولید را به برق مستقیم تبدیل میکند. هنگام دشارژ نیز انرژی مستقیم ذخیرهشده در باتری را به برق متناوب قابلاستفاده برای تجهیزات یا شبکه تبدیل میکند.
مهمترین ویژگیهای PCS شامل موارد زیر است:
توان نامی شارژ و دشارژ
راندمان تبدیل انرژی
قابلیت عملکرد متصل به شبکه
قابلیت عملکرد مستقل از شبکه
کنترل توان اکتیو و راکتیو
هماهنگی با سیستم مدیریت انرژی
حفاظت در برابر اضافهجریان و اضافهولتاژ
قابلیت اتصال به نیروگاه خورشیدی یا شبکه برق
توان PCS باید بر اساس نوع بار، مدت زمان پشتیبانی، ظرفیت باتری و کاربرد پروژه انتخاب شود.
4. سیستم مدیریت انرژی EMS
سیستم مدیریت انرژی یا Energy Management System (EMS) مغز کنترلی سیستم ذخیرهساز انرژی است.
EMS با دریافت اطلاعات از باتری، PCS، شبکه برق، نیروگاه خورشیدی و مصرفکننده، زمان و میزان شارژ یا دشارژ سیستم را تعیین میکند.
این سیستم میتواند بر اساس تعرفه برق، میزان مصرف، تولید نیروگاه خورشیدی، شرایط شبکه و اولویتهای بهرهبردار برنامهریزی شود.
برخی قابلیتهای EMS عبارتاند از:
برنامهریزی زمان شارژ و دشارژ
کاهش پیک مصرف
مدیریت مصرف در ساعات اوج بار
هماهنگی با نیروگاه خورشیدی
مدیریت برق اضطراری
کنترل عملکرد میکروگرید
ثبت و تحلیل اطلاعات انرژی
کنترل و مانیتورینگ از راه دور
ارائه گزارشهای عملکردی و مالی
5. سیستم خنککننده و مدیریت حرارتی
باتریها و تجهیزات الکترونیک قدرت در هنگام کار گرما تولید میکنند. افزایش بیشازحد دما میتواند باعث کاهش عمر باتری، افت راندمان و افزایش خطرات ایمنی شود.
سیستم مدیریت حرارتی، دمای سلولها، ماژولها، PCS و فضای داخلی کابینت را در محدوده مجاز نگه میدارد.
سیستم خنککننده ممکن است شامل موارد زیر باشد:
سیستم تهویه مطبوع
فنهای گردش هوا
خنککاری مایع
حسگرهای دما
هیتر برای مناطق سردسیر
تجهیزات کنترل رطوبت
انتخاب نوع سیستم خنککننده به ظرفیت باتری، شرایط آبوهوایی، محل نصب و میزان شارژ و دشارژ روزانه بستگی دارد.

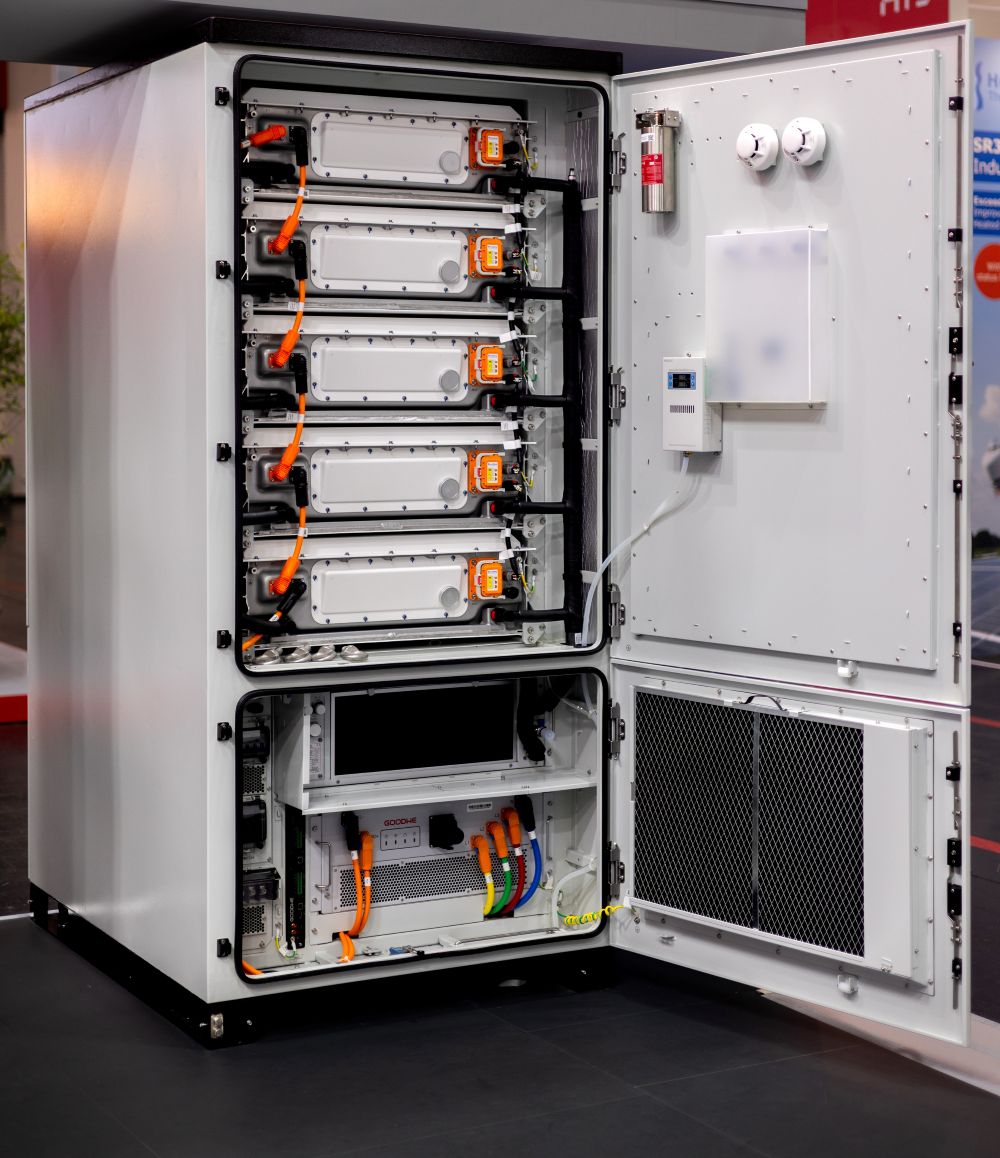

6. رک یا کابینت باتری
رک یا کابینت باتری، ساختار فیزیکی لازم برای نگهداری، سازماندهی و حفاظت از ماژولهای باتری را فراهم میکند.
در طراحی کابینت باید مواردی مانند گردش هوا، دسترسی مناسب برای تعمیرات، فاصله ایمنی، تحمل وزن، حفاظت در برابر گردوغبار و رطوبت و امکان توسعه آینده در نظر گرفته شود.
در سیستمهای صنعتی، باتریها ممکن است در یکی از ساختارهای زیر نصب شوند:
رک باتری داخلی
کابینت فضای باز
کانتینر ذخیرهساز انرژی
اتاق اختصاصی باتری
کابینت یا کانتینر باید متناسب با شرایط محیطی پروژه و درجه حفاظت مورد نیاز طراحی شود.
7. تجهیزات حفاظتی و ایمنی
ایمنی در سیستمهای ذخیرهساز انرژی اهمیت بسیار زیادی دارد. تجهیزات حفاظتی باید بتوانند در صورت بروز اضافهجریان، اتصال کوتاه، افزایش دما، نشتی جریان یا سایر شرایط غیرعادی، سیستم را بهسرعت از مدار خارج کنند.
تجهیزات حفاظتی معمولاً شامل موارد زیر هستند:
فیوزهای DC
کلیدهای حفاظتی و بریکرها
کنتاکتورهای DC
مدار پیششارژ
حفاظت اضافهولتاژ
سیستم اتصال زمین
تجهیزات اندازهگیری عایقی
کلید قطع اضطراری
حسگرهای دود و حرارت
سیستم اعلام و اطفای حریق
سیستم تهویه اضطراری
طراحی صحیح سیستم ایمنی باید بر اساس ظرفیت باتری، محل نصب، استانداردهای فنی و الزامات پروژه انجام شود.
8. کابلها، باسبارها و اتصالات
کابلها و باسبارها وظیفه انتقال جریان بین باتری، PCS، تابلوهای برق و سایر اجزای سیستم را بر عهده دارند.
سطح مقطع کابلها باید با توجه به جریان نامی، طول مسیر، افت ولتاژ، دمای محیط و شرایط نصب انتخاب شود.
اتصالات نامناسب میتوانند موجب افزایش مقاومت الکتریکی، ایجاد حرارت، افت راندمان و حتی بروز آتشسوزی شوند. به همین دلیل، کیفیت کابل، کانکتور، سرکابل، باسبار و عملیات نصب اهمیت زیادی دارد.
9. سیستمهای ارتباطی و مانیتورینگ
سیستمهای ارتباطی امکان تبادل اطلاعات میان BMS، PCS، EMS، کنتورها، اینورتر خورشیدی و سامانه مانیتورینگ مرکزی را فراهم میکنند.
پروتکلهای ارتباطی متداول در سیستمهای ESS شامل موارد زیر هستند:
CAN
RS485
Modbus RTU
Modbus TCP
Ethernet
سیستم مانیتورینگ میتواند اطلاعاتی مانند توان لحظهای، انرژی ذخیرهشده، دمای باتری، وضعیت شارژ، تعداد سیکلها، هشدارها و خطاها را نمایش دهد.
همچنین امکان کنترل از راه دور، ثبت سوابق عملکرد و تهیه گزارشهای مدیریتی از طریق این سامانه فراهم میشود.
تفاوت ظرفیت انرژی و توان سیستم
در انتخاب سیستم ESS باید میان دو مفهوم ظرفیت انرژی و توان خروجی تفاوت قائل شد.
ظرفیت انرژی با واحد کیلوواتساعت مشخص میشود و نشان میدهد سیستم چه میزان انرژی میتواند ذخیره کند. توان خروجی با واحد کیلووات بیان میشود و نشان میدهد سیستم با چه سرعتی میتواند انرژی را تحویل دهد.
برای مثال، یک سیستم با ظرفیت 260 کیلوواتساعت و توان 125 کیلووات، در شرایط ایدهآل میتواند حدود دو ساعت با توان نزدیک به 125 کیلووات انرژی تأمین کند. زمان واقعی پشتیبانی به عمق دشارژ، راندمان سیستم، نوع بار و محدودیتهای طراحی بستگی دارد.
سیستمهای ذخیرهساز 120 و 260 کیلوواتساعت
سیستم ذخیرهساز با ظرفیت حدود 120 کیلوواتساعت میتواند برای ساختمانهای تجاری، کارگاهها، فروشگاهها، ایستگاههای شارژ کوچک، پروژههای خورشیدی و تأمین برق اضطراری بارهای متوسط مناسب باشد.
سیستمهای حدود 260 کیلوواتساعت معمولاً در پروژههای صنعتی، تجاری بزرگ، ایستگاههای شارژ خودرو برقی، میکروگریدها، صنایع و پروژههای خورشیدی با مصرف بالاتر مورد استفاده قرار میگیرند.
انتخاب ظرفیت مناسب باید بر اساس موارد زیر انجام شود:
منحنی مصرف برق
حداکثر توان مورد نیاز
مدت زمان پشتیبانی
ظرفیت نیروگاه خورشیدی
میزان قطعی برق
تعرفه برق
محدودیت فضای نصب
شرایط دمایی محل پروژه
امکان توسعه آینده
عوامل مؤثر بر قیمت سیستم ESS
قیمت یک سیستم ذخیرهساز انرژی تنها بر اساس ظرفیت باتری تعیین نمیشود. عوامل مختلفی بر قیمت نهایی تأثیر دارند، از جمله:
نوع و برند سلول باتری
ظرفیت اسمی و ظرفیت قابلاستفاده
طول عمر چرخهای باتری
توان نامی PCS
کیفیت و معماری BMS
نوع سیستم خنککننده
سطح تجهیزات ایمنی
نوع کابینت یا کانتینر
درجه حفاظت محیطی
سیستم مانیتورینگ و EMS
تجهیزات تابلو برق و حفاظت
هزینه حمل، نصب و راهاندازی
گارانتی و خدمات پس از فروش
شرایط اتصال به شبکه یا نیروگاه خورشیدی
به همین دلیل، مقایسه سیستمها صرفاً بر اساس قیمت هر کیلوواتساعت روش دقیقی نیست. مشخصات فنی، کیفیت تجهیزات، ایمنی، گارانتی و قابلیت توسعه سیستم نیز باید در ارزیابی اقتصادی مورد توجه قرار گیرند.
جمعبندی
سیستمهای ذخیرهساز انرژی مبتنی بر باتریهای لیتیومیون، یکی از مهمترین زیرساختهای آینده صنعت برق و انرژیهای تجدیدپذیر محسوب میشوند.
یک سیستم ESS استاندارد تنها از باتری تشکیل نشده است، بلکه مجموعهای هماهنگ از باتری، BMS، PCS، EMS، سیستم خنککننده، تجهیزات حفاظتی، کابینت، کابلها و سامانه مانیتورینگ است.
طراحی و انتخاب صحیح این اجزا تأثیر مستقیمی بر ایمنی، عمر مفید، بازده، هزینه بهرهبرداری و عملکرد اقتصادی سیستم دارد. بنابراین، پیش از خرید یا اجرای سیستمهای ذخیرهساز 120 یا 260 کیلوواتساعت، لازم است شرایط مصرف، توان بار، مدت پشتیبانی، نوع کاربرد و شرایط محل نصب بهصورت دقیق بررسی شود.
